Pro stavebníky nových bytů není pojem proudový chránič ničím novým, ale pro většinu uživatelů elektrické sítě je stále něčím neznámým. Jedná se o zařízení, které dokáže v případě poruchy elektrického zařízení účinně zabránit úrazu elektrickým proudem. Je to zařízení ve tvaru jističe v rozvodnici, které je schopné bezpečně zabránit úrazu el. proudem při průniku napětí na kostru spotřebiče.
Někdo namítne, že spotřebiče jsou chráněny takzvanou ochranou nulováním, nebo podle novějších státních norem ochranou samočinným vypnutím. Ale v tom je ten háček. Většina elektrických rozvodů je v sítích 380/220V, prováděných v posledních třiceti letech, vedena dvěma vodiči - vodičem fázovým a tzv. nulovacím - odborné označení PEN. Jak název napovídá, tento vodič slouží současně jako ochranný vodič PE, tak i jako pracovní vodič N. Pokud se na přívodu tento vodič přeruší, nastává - a to je potvrzeno stovkami úrazů - nebezpečí průniku napětí na kostru chráněného spotřebiče a následný úraz, který v prostorách zahrady či prádelny většinou končí smrtí zasažené osoby.
Tomuto jevu se snaží nové normy zabránit třívodičovým rozvodem, ve kterém je zmíněný vodič PEN rozdělen na dva samostatné: vodič PE - ochranný a vodič N - pracovní. Ale i tento způsob ochrany před úrazem el. proudem je vylepšován, a proto pro zásuvky v koupelnách a na zahradě jsou podle těchto nových norem předepsány proudové chrániče.
Před instalovaným chráničem rozdělíme společný ochranný PEN používaný ve dvouvodičové soustavě na dvě svorkovnice, zelenou a modrou. Přívodní ochranný vodič připojíme na zelenožlutou svorkovnici (rozuměj barvy izolace na svorkovnici napojených vodičů) a z této odbočíme na svorkovnici s modrými vodiči N. Dále pak pokračuje třívodičové vedení černého fázového vodiče L1, modrého pracovního vodiče N a zelenožlutého ochranného vodiče PE.
Na přívodní svorky chrániče se připojí vodič fázový (černý nebo hnědý) a pracovní - modrý N. Ochranný zelenožlutý PE vodič nesmí být na svorky chrániče připojen, tedy chránič obchází a u zásuvky je napojen na uzemňovací kolík zásuvky. Při pohledu zpředu je tedy vlevo černý či hnědý fázový vodič, napravo modrý pracovní a na kolíku zelenožlutý ochranný. Spotřebič napojený na tuto zásuvku je kromě ochrany nulováním tedy chráněn zvýšenou ochranou proudovým chráničem.
V současné době jsou v prodeji zásuvky s vestavěným chráničem. Aby bylo zařízení napojené za proudovým chráničem spolehlivé z hlediska funkce chrániče, je nutné provádět pravidelné revize, při kterých se měří povolené dotykové napětí, doba vypnutí chrániče a hodnoty vybavovacího proudu, při kterém chránič vypne.
Pokud není použit chránič kombinovaný s jističem, je nutné před chránič jistič vždy přeřadit. U zásuvkových obvodů je to 16A jistič. Na jeden proudový chránič můžeme napojit několik spotřebičů, při poruše budou vypnuty všechny. Nedoporučuje se instalace jednoho proudového chrániče pro celý rodinný domek, ale není to v rozporu s platnými předpisy. Pouze musíme v tom případě použít chránič s vybavovacím proudem 0,3A a vyšší jmenovité hodnoty, např. 40A.
Ochrana před úrazem elektrickým proudem je jeden z nejdůležitějších problémů, který se v rámci rozvodů elektrické energie řeší od nepaměti. Už v počátcích rozmachu elektrické energie, v době souboje stejnosměrného a střídavého proudu, posloužila ukázka nebezpečnosti střídavého proudu pro živý organismus slavnému Thomasi Edisonovi v konkurenčním boji s Nikolou Teslou. A jak se dnes chráníme před zásahem elektrickým proudem? Jak jinak než proudovým chráničem.
Proudový chránič je vzhledem podobný jističi a slouží k ochraně před poruchou elektrického okruhu. Tím se myslí např. narušení izolace, v jehož důsledku může část proudu unikat do země. K podobnému stavu dojde v případě, že se obsluha dotkne části okruhu, které je pod napětím. Proudový chránič kontroluje elektrický okruh tím, že porovnává velikost proudu, který do okruhu vtéká s tím, který z okruhu odchází. Proudový chránič v žádném případě neslouží jako ochrana před zkratovými proudy. Musí být zapojen před elektrický jistič, případně pojistku. Ty ochrání elektrický okruh před zkratem nebo přetížením.

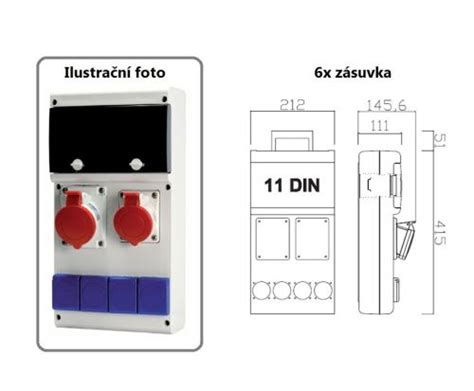

Častou chybou bývá špatné zapojení nulových vodičů nebo spojení nulového a zemnicího vodiče např. v špatně zapojené prodlužovačce. Proudovým chráničem by měly být vybaveny všechny nové běžné elektrické instalace od roku 2019 nebo starší instalace, pokud prošly rekonstrukcí. Proudový chránič bývá umístěn společně s jističi v rozvodné skříni, kde je namontován na lištu. Do některých obvodů v elektroinstalaci se proudový chránič nezařazuje.
Správnou funkci vypínacího mechanismu chrániče je možné otestovat stiskem tlačítka na proudovém chrániči. Jeho stlačením dojde k mechanickému odpojení okruhu. Pro obnovení napájení okruhu je potřeba proudový chránič nahodit obdobně jako jistič. Otestování proudového chrániče provádí uživatel elektroinstalace v intervalu předepsaném výrobcem. Tento interval se pohybuje v rozmezí 1 měsíc, 6 měsíců nebo 1 rok.
Chystáte se rekonstruovat dům či byt? Spolu s tím se vyplatí řešit i novou elektroinstalaci. Moderní rozvody elektřiny v domě jsou bezpečnější a výkonnější.
Pokud bychom chtěli toto slovo popsat odborně, jedná se o soubor prostředků umožňujících distribuci elektrické energie v objektu. I když by se mohlo zdát, že v tomto případě slovíčkaříme, není tomu tak. Minimálně z pohledu legislativy je rozdíl zásadní. Za opravu se považuje výměna části instalace za nový shodný kus, kdy v instalaci nedochází k žádným zásadním změnám (například výměna navrtaného kabelu nebo vyhořelé zásuvky). Samotný zásah do instalace a případná revize takto opravené instalace se provádí dle legislativy platné v době, kdy instalace vznikla.
Naproti tomu rekonstrukce je kompletní předělání stávající instalace (výměna kabelů, rozvaděče, koncových prvků atd.). Na takový zásah se již nahlíží jako na novou instalaci a proto musí splňovat aktuálně platné legislativní předpisy (ČSN 33 2130 ed.3 a s ní související normy).
Nejednou se stalo, že při rekonstrukci elektroinstalace zůstal zachovaný například přívodní kabel, který ale nevyhovoval aktuálním předpisům. Což je při revizi velký problém.
Každá rekonstrukce se liší. Můžete se rozhodnout pro rozsáhlý zásah do elektriky nebo jen pro malou úpravu, která vám zpříjemní bydlení. Za rozsáhlou změnu můžete považovat kompletní výměnu kabeláže, rozvodnice, jističů, stykačů a dalších přístrojů, stejně jako vypínačů a zásuvek. Malá úprava může být třeba jen výměna vypínače za stmívač, přidání termostatu do místnosti nebo změna designu vypínačů a zásuvek.
Pro laika je náročné si pohlídat, zda vznikající elektroinstalace je v souladu s aktuálně platnými normami. Základním předpokladem pro správně fungující elektroinstalaci (po funkční i legislativní stránce) je volba toho správného dodavatele.
U rekonstrukcí a přestaveb, které zahrnují i zásahy do elektroinstalace, projektovou dokumentaci nikdo nevyžaduje. Rekonstruované rodinné domy a byty se už znovu nekolaudují, takže revizi není potřeba nikomu dokládat. Přesto doporučujeme: Nechte si před zahájením prací vyhotovit projektovou dokumentaci a po skončení výchozí revizi. Zkušený projektant vám nejen správně nadimenzuje kabely, pohlídá oteplení v rozvaděči a stanoví umístění koncových prvků v problematických prostorách (např. zásuvky v koupelně). Navrhne vám také správné umístění přístrojů, jako jsou termostaty a pohybová čidla. Kromě toho vám může dát i celou řadu užitečných rad a doporučení, jaké úpravy v elektroinstalaci provést, aby vám dům či byt sloužil co nejlépe.
U starších objektů není tak úplně jednoduché říct, kdy je rekonstrukce potřeba. Samozřejmě pokud vám problikávají světla a zásuvky fungují pouze po dešti, tak jste ten správný čas již propásli a lze jen doporučit, abyste raději co nejrychleji vypnuli hlavní jistič. Ale teď vážně. Důvodů k pořízení nové elektroinstalace může být víc. Je to na vás. Ale o nové elektroinstalaci byste měli uvažovat vždy, když se pustíte do zásadních stavebních úprav, samozřejmě s ohledem na stáří stávající instalace. Opravdu není nic horšího, než udělat novou kuchyň nebo koupelnu a po půl roce zjistit, že nefungují zásuvky, protože jste nechali původní hliníkové vodiče, které nevydržely zatížení novými spotřebiči.
Vzhledem k tomu, že kabely a elektroinstalační krabice jsou umístěné ve zdi, se rekonstrukce většinou neobejde bez sekání, rámusu, prachu a nepořádku. Při rekonstrukci je potřeba vyměnit nevhodné nebo staré kabely, které by nevydržely plánované zatížení nových spotřebičů (myčka nádobí, pračka, lednice, kávovar apod.). Pokud se v původní elektroinstalaci nedodržovalo rovnoměrné vedení kabelů a staré kabely vedou cik cak, bude sekání o to rozsáhlejší, aby nové kabely vedly rovnoběžně a přímo do vypínačů, zásuvek, stmívačů a termostatů.
Rozsah rekonstrukce závisí na dvou základních faktorech. Jedním jste vy a vaše idea, co od nové instalace chcete. Tím druhým je stav dosavadní instalace, který musí vždy posoudit odborník - elektrikář.
Pokud se do rekonstrukce elektroinstalace pustíte, určitě by to chtělo novou „výzbroj“ rozvodnice. Ač se všechno může zdát funkční, určitě není dobré kombinovat staré jističe s novými proudovými chrániči. Stejně tak je záhodno vyměnit i zásuvky - minimálně ty, které se využívají hodně, protože i zde dlouhodobé procházení proudu způsobuje únavu materiálu. U vypínačů je vhodné posoudit, který už má své „odcvakáno“.
Pozor na to, že v dobách minulých neexistovaly moderní úsporné světelné zdroje. Elektronické předřadníky LED žárovek umějí vygenerovat nepěkné proudové a napěťové špičky, na které nebyly spínače dříve dimenzované. Navíc spínače a zásuvky dnes už nejsou pouze funkčním prvkem, ale mohou dotvářet designový styl vašeho domova. Takže i u nich záleží na tom, jak vypadají a jak se tvarem a barvou do daného interiéru hodí.
Jak vyměnit elektriku v paneláku? V panelovém bytě je to náročnější a také dražší. Sekání děr do panelu není žádná legrace, ale pokud má výsledek za něco stát, tak to jinak nejde. Pozor na to, že v panelovém nebo bytovém domě nežijete sami a při sekání do panelu funguje celý dům jako obří ozvučnice reproduktoru.

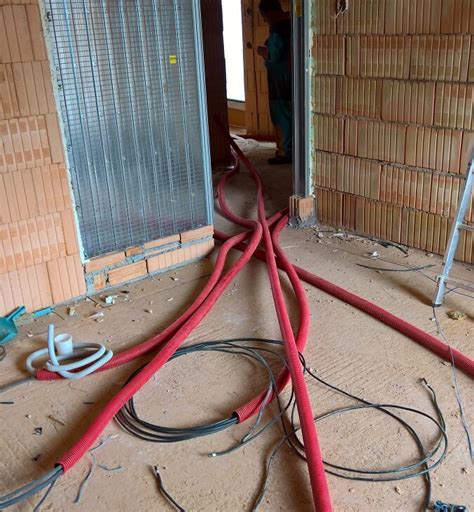

Kabely často vedou v nášlapné betonové vrstvě v podlaze. V těchto případech počítejte rovnou i s výměnou podlahové krytiny. Ve stropě se pro kabely ke světlům frézují drážky hluboké zhruba 15 mm do panelu pod omítkou, stejně tak pro svislé rozvody. Vytváření horizontálních drážek ve svislých panelech je lepší se vyhnout nebo si nejdříve obstarat posouzení statikem.
Levnější alternativou je lištový rozvod, kdy se kabely vedou v plastových lištách po povrchu. Ale od tohoto způsobu se spíše ustupuje. I když se PVC lišty vyrábějí v různých profilech a barvách, není to příliš estetické řešení. I výběr koncových prvků pro lištové rozvody je dnes velmi omezený. Běžné elektroinstalační krabice pro lištové rozvody mívají hloubku 20 mm, takže vestavná hloubka instalovaného přístroje nesmí být větší.
Jako investor či vlastník (neboli „objednávající“) máte důležitější a zodpovědnější úlohu spolutvůrce, při které závisí na vaší schopnosti, ochotě a trpělivosti pomoci utvořit elektroinstalaci k obrazu svému. Rozhodně vás nenabádáme, abyste radili elektrikáři, jak má dělat svou práci, a už vůbec ne, abyste se do zapojování pouštěli sami.

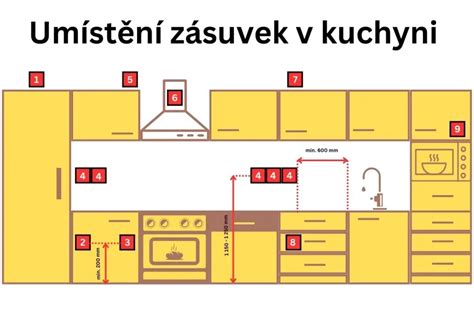

V čem může být vlastník/investor elektrikáři, potažmo elektro-projektantovi, nápomocen? Zjistěte si aktuální trendy a zamyslete se nad tím, kde a v jakém množství chcete mít umístěné zásuvky a odkud byste chtěli rozsvěcet a zhasínat světla. Zkuste vzít v úvahu i takové detaily, jako je umístění zásuvky při používání vysavače. Dejte si na to čas a důkladně si vše promyslete. Tuto svou představu proberte s elektrikářem i s projektantem. Předejdete tím problémům, které se pak velmi složitě řeší, když už jsou kabely natažené pod omítkou ve zdi.

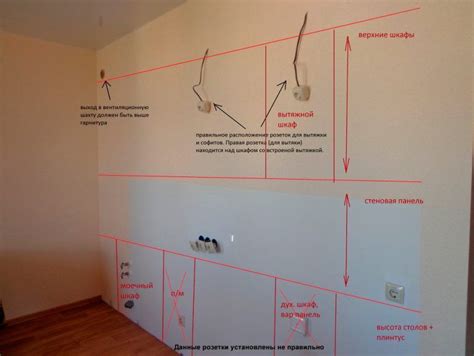

Nejlepší je vymýšlet rozmístění elektroinstalačních přístrojů přímo na místě. Takže až bude vaše bytová rekonstrukce připravena na elektroinstalaci, projděte si postupně místnost po místnosti. Rozmyslete si, na kterou zeď se budou otevírat dveře, kde bude jaký nábytek a které světlo stačí ovládat jenom od dveří a které i z dalších míst (mít v ložnici vedle postele druhý vypínač na hlavní světlo může na první pohled vypadat jako rozmařilost, ale až vyzkoušíte, už nebudete chtít měnit). Zamyslete se i nad tím, co byste od své elektroinstalace chtěli navíc. Rádio v koupelně nebo v kuchyni? Žaluzie na dálkové ovládání? Případně stmívatelná světla pro lepší atmosféru? Vše je v dnešní době řešitelné, ale musíte se rozhodnout včas.
Tip: Nechte si udělat kabelovou i prostorovou rezervu. Pokud máte předtuchu, že v budoucnu budete chtít instalovat něco dalšího, nechte si tam natáhnout kabel. Když už se rozhodnete pro rekonstrukci elektroinstalace, popřemýšlejte, zda nechcete od své instalace víc a porozhlédněte se po informacích o tzv. inteligentních elektroinstalacích.
Počítáme-li práci elektroprojektanta, revizního technika, elektromateriál, práci elektrikáře, zednické práce, vymalování a úklid, může se cena pohybovat od desetitisíců až po několik statisíců, u bytových domů a ostatních větších objektů se může jednat i o miliony korun. Ač se to nezdá, rodinný dům spolkne několik kilometrů kabelů, desítky jističů a až stovky zásuvek a vypínačů.
Pokud máme na mysli dobu čistě rekonstrukčních elektroinstalačních prací, v případě třípokojového bytu počítejte s 3-6 dny.
Závěrem už stačí jen dodat: nebojte se elektroinstalace ani elektroinstalatéra. Ve finále jste to vy, kdo bude používat vše, co si necháte domů namontovat. Investice do nové elektroinstalace není úplně zanedbatelná, ale na druhou stranu je to investice na dlouhé roky. Pokud se chystáte na stavební úpravy, určitě nevynechejte elektroinstalaci. Správně a chytře provedená elektroinstalace vám může výrazně zjednodušit život. A ještě jedna velmi důležitá věc na konec. Na elektroinstalaci se nevyplatí šetřit! Raději oželte mramorovou dlažbu v obýváku a zlaté kohoutky v koupelně, ale kabely si nechte vyměnit všude.
Při rekonstrukci bytu se často uvažuje o umístění proudového chrániče 30mA za hlavní jistič, na který by byly napojeny všechny okruhy (světelné i zásuvkové). V takovém případě by byl celý byt chráněn jedním proudovým chráničem, což splňuje i normativní požadavek na ochranu koupelny a kuchyně. V případě poruchy chránič vypadne a odpojí všechny okruhy. Jistič okruhu vypadne při přetížení nebo zkratu konkrétního obvodu.
2pólový chránič se používá pro jednofázové obvody a chrání jak fázový, tak nulový vodič. 4pólový chránič je určen pro třífázové obvody a chrání všechny tři fázové vodiče a nulový vodič.
Jističochránič (někdy označovaný jako "kombík" nebo RCBO) je zařízení, které v sobě kombinuje funkci proudového chrániče a jističe. V jednom přístroji tak máte ochranu proti přetížení/zkratu i proti úrazu el. proudem. Používá se zpravidla pro jednotlivé okruhy, čímž šetří místo v rozvaděči.
FI je zkratka pro německý pojem "Fehlerstrom-Schutzschalter", což v překladu znamená proudový chránič. V České republice se používá označení proudový chránič (PCH) nebo zkratka RCD (Residual-Current Device).
Pokud v rozvodnici nemáte dostatek místa pro další jistič nebo proudový chránič, můžete zvážit použití jednomodulového jističochrániče ("kombíku"), který nahrazuje dva samostatné moduly a ušetří až polovinu prostoru. V České republice jsou povoleny pouze tzv. napěťově nezávislé proudové chrániče a jističochrániče.
Ano, moderní technologie nabízejí řešení v podobě Smart Switch. Jedná se o bezdrátový chytrý vypínač, který lze nalepit na požadované místo. Komunikaci s osvětlením zajišťuje aktuator, který připojí elektrikář ke světlu a ten bezdrátově komunikuje s vypínačem. Smart Switch funguje bez baterií a může být ovládán i mobilním telefonem.
Pro ochranu vypínačů a zásuvek při malování můžete použít praktického pomocníka - ochranný kryt. Ten zabrání vniknutí barvy do přístrojů a oproti lepící pásce šetří čas. Lze jej využít opakovaně.
Pro byty ve starých domech s mělkými instalačními krabicemi jsou k dispozici vypínače a zásuvky Swing®, které mají montážní hloubku pouhých 12 mm a vejdou se i do nejstarších mělkých krabic.
Proudový chránič (PCH) vypadne, pokud část proudu uniká mimo obvod, například při:
V 99 % případů není vadný samotný chránič, ale problém je v instalaci nebo ve spotřebiči. Výměna chrániče často problém nevyřeší.
Podle současných norem (ČSN 33 2000-4-41 ed. 2) je od února 2019 pro všechny nové nebo rekonstruované elektrické instalace vyžadováno instalovat proudový chránič ke každému přístupnému elektrickému okruhu. Toto opatření zajišťuje, že při výpadku jednoho chrániče zůstanou ostatní okruhy v provozu. V případě menších bytů lze z finančních důvodů zvážit použití jednoho centrálního chrániče pro celou instalaci, ale je třeba počítat s možností nežádoucího vypínání.
Při rekonstrukci je klíčové dodržovat bezpečnostní opatření:
