Rozhodnutí pro druhý zdroj vytápění na pevná paliva, konkrétně pro krbová kamna, bylo motivováno touhou po efektivním a zároveň esteticky příjemném řešení pro vytápění domu. Namísto stavby klasického krbu byly zvoleny krbové kamna, které již osvědčily svou funkčnost na chatě. Hlavním cílem je následné rozvádění teplého vzduchu z kamen do jednotlivých místností pomocí teplovzdušného rozvodu.
Tato volba je inspirována moderními dřevostavbami, kde krbová kamna s teplovzdušnými rozvody často slouží jako primární zdroj vytápění. Po návštěvě takového domu bylo možné na vlastní oči spatřit princip fungování a účinnost tohoto systému. Kanadská krbová kamna, ačkoliv disponují velkým regulovatelným výkonem a jsou velmi efektivní, představují značnou investici. Proto byla pro tento projekt zvolena česká značka kamen - Rumburská krbová kamna od ABX, konkrétně model Bergen syenit s kamenným obkladem. Tato kamna byla vybrána pro svůj atraktivní design, pokročilé terciální spalování a dostatečný výkon (4-14 kW) pro pokrytí potřeb vytápění.
Pro realizaci teplovzdušného rozvodu bylo nakoupeno specifické vybavení, včetně plechového čtyřhranného potrubí o rozměrech 50 x 150 mm, spojek, ventilačních hlavic a kolínek. Tyto komponenty byly objednány online od firmy Brokar, kde byly dostupné v rámci akční nabídky, což představovalo cenově výhodnější řešení než nákup v kamenném obchodě. Součástí nákupu byly také izolační desky Promasil.
Prvním krokem instalace byl přívod externího vzduchu, který je veden v tepelné izolaci (EPS) pod podlahou. Uzavíratelný vývod s talířovým ventilem je umístěn ve zdi pod kamny, přesně v místě, kde kamna nasávají vzduch z místnosti. Pro efektivní sběr teplého vzduchu nad kamny byl svařen rám z L profilu, který slouží jako základ pro nasávací zvon. Samotný nasávací zvon byl vyzděn z izolačních desek Promasil o tloušťce 4 cm, které fungují na podobném principu jako desky Silca používané pro vyzdívání krbů, ale jsou cenově dostupnější. Vnitřní část zvonu byla zateplena dvěma vrstvami horkovzdušné izolační tkaniny s hliníkovou vrstvou. Tyto materiály, pocházející od firmy EBK Erhard, jsou bez azbestu a představují osvědčené řešení pro krbové příslušenství.
Horní část nasávacího zvonu je přepažena a obsahuje dva nasávací průduchy. Skrze tyto průduchy stoupající teplý vzduch prochází přes filtr do ventilátoru, který je umístěn v horní oddělené části zvonu, podobně jako u klasických krbů. Tento ventilátor lze nastavit do automatického nebo manuálního režimu a je ovládán vypínačem, což umožňuje v případě potřeby aktivně hnát teplý vzduch do vzdálenějších místností s otevíratelnými ventilačními hlavicemi.
Pro vedení teplého vzduchu bylo zvoleno ploché čtyřhranné potrubí, které umožňuje jeho instalaci v podlaze. Toto potrubí bylo dodatečně izolováno stejnou izolační tkaninou s hliníkovou vrstvou, jaká byla použita pro zvon, a upevněno pomocí hliníkové lepící pásky. U nasávacího zvonu bylo vytvořeno větší otvor pro snadnější manipulaci s kouřovodem, který bude opatřen dvířky z izolační desky s těsnící šňůrou pro krbová dvířka.

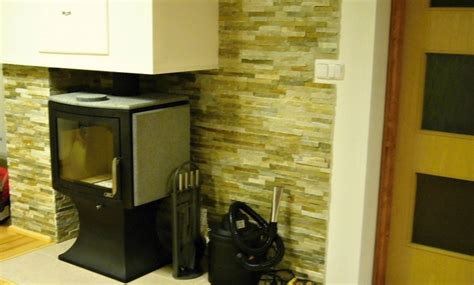

Nasávací zvon byl nakonec vymazán lepidlem s perlinkou a omítnut, ale finální úpravou bude obložení přírodním kamenným obkladem, stejně jako stěny kolem krbových kamen. V blízkosti kamen je umístěna krytá zásuvka, která umožňuje připojení krbového vysavače a zároveň slouží jako příprava pro případnou budoucí instalaci teplovzdušných kamen na palety, které jsou sice designově atraktivní, ale představují vyšší investici.
Kouřovod od krbových kamen je integrován do konstrukce nasávacího zvonu a je přístupný přes revizní dvířka. Pro zvýšení účinnosti topení je kouřovod vybaven výměníkem, který je umístěn uvnitř zvonu. V horní části nasávacího zvonu je rovněž zabudován teplovzdušný ventilátor s filtrem. Tato část je tepelně izolována od teplého vzduchu z krbu a vyžaduje zajištění větracích otvorů. Přístup k ventilátoru je umožněn přes dvířka.
Krbová kamna ABX Bergen s kamenným obkladem prokázala svou dobrou funkčnost. Ventilátor je nastaven tak, aby se spustil při dosažení teploty vzduchu ve zvonu nad 60 °C a pokračoval v provozu ještě nějakou dobu po dohoření kamen. Ohřev vzduchu ve zvonu na požadovanou teplotu je urychlen teplovzdušným výměníkem na kouřovodu.
Z hlediska prašnosti nebyly zaznamenány žádné problémy, přestože je třeba počítat s tím, že provoz krbu a kamen obecně přináší do interiéru určité množství prachu a nečistot od dřeva. Bez zapnutého ventilátoru, tzv. samotíží, funguje rozvod do prvních dvou místností, avšak pomaleji. Kamna byla již vyzkoušena během dvou topných sezón a jejich výkon je hodnocen jako celkově dobrý.
Po rozhoření kamen je jejich výkon snížen o 60 % a je nutné zapnout ventilátor pro distribuci horkého vzduchu do ostatních místností, případně otevřít dveře mezi místnostmi. I tak se teplota v místnosti s kamny pohybuje kolem 25 °C, aby nedocházelo k nadměrnému "škrcení" kamen. Mezi hlavní výhody kamen patří velký přikládací prostor, možnost spalování 50 cm dlouhých polen, a dokonce i celých nerozštípaných polen v rozehřátých kamnech. Kamenný obklad navíc akumuluje teplo a sálá i po vyhasnutí ohně, což je další významnou výhodou. Příznivá cena kamen je rovněž pozitivním aspektem. Jako nevýhoda je zmíněna jejich přílišná výkonnost, i když byl výkon kamen pečlivě kalkulován pro vytápěný prostor; nižší výkon by byl postačující. Dále při otevírání velkých prosklených dvířek, i přes veškerou opatrnost, občas dochází k úniku malého množství kouře do místnosti, což vyžaduje pomalé otevírání dvířek. Tah komína je dobrý, s průměrem 200 mm.
Kamna jsou používána primárně během celodenních mrazů, jinak je pro vytápění domu využíván plynový kotel. Možnost výměny kamen bez nutnosti stavebních úprav je dalším praktickým benefitem.

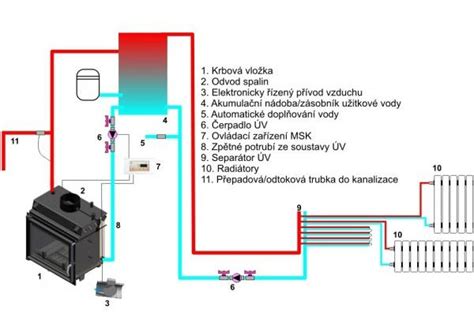

Teplovzdušné krbové vložky fungují na principu ohřevu vzduchu v prostoru mezi dvěma plášti (teplovzdušný výměník), který je následně rozváděn do jedné či více místností. Teplota povrchu výměníku se pohybuje v rozmezí 150 až 300 °C. Základem teplovzdušného vytápění je cirkulace studeného a teplého vzduchu v domě. Studený vzduch se do místnosti s krbovou vložkou dostává netěsnostmi, ventilačními průduchy nebo digestoří.
Teplovzdušné rozvody mohou fungovat na principu samotížného oběhu (bez ventilátoru) nebo nuceného oběhu (s ventilátorem). Samotížný systém je cenově dostupnější a nezávislý na elektrické energii, ale vodorovná délka rozvodů by neměla přesáhnout 2 metry, aby nedocházelo k přehřívání pláště vložky. Svislá délka není omezena. U tohoto systému je klíčové zajistit neustálou cirkulaci vzduchu, například malou mezerou pod dveřmi.
Systém nuceného oběhu s ventilátorem umožňuje vytápění vzdálenějších místností bez ohledu na délku rozvodů. Důležitý je správný výkon ventilátoru odpovídající kapacitě rozvodů. Před ventilátor je vhodné instalovat mechanický filtr pro zachycení prachových částic. Termostat ventilátoru zajišťuje automatické spínání a vypínání v závislosti na teplotě.
Teplovzdušné rozvody lze realizovat pomocí hliníkových flexi trubek (tzv. semivaců) a krbových ventilátorů. Ventilátory pracují na principu odsávání teplého vzduchu z mezipláště krbu a jeho následné distribuce do místností. Pro samotížný rozvod je maximální délka potrubí cca 6 metrů při vedení směrem nahoru. S externím ventilátorem může rozvod dosahovat až 30 metrů. Klíčový je výkon ventilátoru, který by měl umožnit minimálně trojnásobnou výměnu vzduchu v místnosti za hodinu.
Teplovzdušné rozvody lze realizovat buď jako uzavřený rozvod (hypokaust), nebo otevřený rozvod. Uzavřený systém funguje na principu cirkulace vzduchu ve speciálních kanálech zabudovaných ve stěnách. Teplý vzduch z krbové komory proudí do místností, kde předává teplo a po ochlazení se vrací zpětnými kanály zpět do krbu. Celý okruh je uzavřený, což zabraňuje pronikání prachu.
Otevřený rozvod je stavebně jednodušší a nevyžaduje bourání zdiva. K jeho realizaci je však potřeba řada komponentů, včetně potrubí, izolací, ventilátoru a filtrů. Tento systém je poháněn ventilační jednotkou s připojením k elektrické energii. Ventilátor se spouští automaticky na základě nastavené teploty na termostatu.
Samotížný systém je označován jako přirozený, protože využívá přirozeného stoupání teplého vzduchu. Lze jej však použít pouze pro vytápění místností v patře nad krbem. S rostoucí vodorovnou délkou rozvodů klesá jeho účinnost.
U krbových kamen se rozlišují dva hlavní systémy teplovzdušného rozvodu: tažný a tlacný.
Teplovzdušné vytápění s sebou přináší řadu výhod, ale také určitá omezení:
V kontextu vytápění je důležité zvážit i alternativní řešení, jako jsou sálavá kamna nebo kachlová kamna, která poskytují příjemné sálavé teplo. V případě, že dům již disponuje kvalitním systémem ústředního vytápění, může být investice do teplovzdušných rozvodů zbytečná.
Pro moderní nízkoenergetické a pasivní domy se stále častěji uplatňují systémy řízeného větrání s rekuperací tepla. Tyto systémy zajišťují nepřetržitý přívod čerstvého vzduchu a zároveň minimalizují tepelné ztráty tím, že teplo z odváděného vzduchu předávají vzduchu přiváděnému. Takové systémy mohou snížit tepelnou ztrátu větráním až o 90 %.

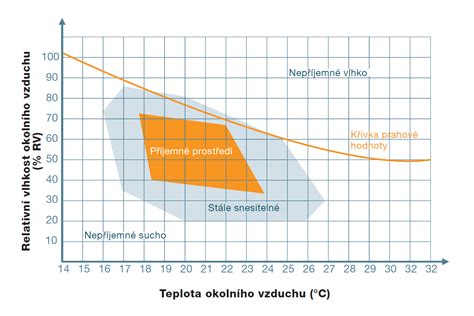

V případě potřeby dodatečného ohřevu přiváděného vzduchu lze využít topné registry nebo klimatické moduly. Je však nutné dbát na maximální doporučenou teplotu ohřevu (cca 50 °C), aby nedocházelo k přesušení vzduchu a rozkladu prachu na jemnější částice.
Pro efektivní vytápění a větrání je klíčové správné navržení celého systému, zohlednění dispozice objektu a individuálních potřeb uživatelů. Vhodnou volbou pro zajištění optimální cirkulace vzduchu a minimalizaci tepelných ztrát je rovněž uzavřený teplovzdušný rozvod (hypokaust).
