Zajištění správného uzemnění je klíčovým prvkem bezpečnosti každé elektrické instalace, ať už se jedná o novostavbu, nebo o rekonstrukci staršího objektu. Tento proces zahrnuje nejen samotný zemnič, ale celou soustavu propojených prvků, které musí fungovat jako jeden celek. V tomto článku se zaměříme na to, co uzemnění obnáší, kde vznikají nejčastější chyby a na co si dát pozor, aby byla instalace bezpečná a bez problémů při případné revizi.
Hlavním cílem uzemnění je omezit nebezpečné dotykové napětí a vytvořit kontrolovanou cestu pro poruchové proudy. Součástí systému uzemnění jsou také proudové chrániče, přepěťové ochrany a systémy ochrany před bleskem. U rodinného domu si lze uzemnění představit jako propojený systém několika vrstev:
Kromě těchto hlavních vrstev je důležité věnovat pozornost i detailům, jako jsou kvalitní svorky a spojky, vhodné způsoby uchycení, ochrana spojů proti korozi a správné označení vývodů pro snadnou orientaci při revizi.
V případě novostaveb je nejčastější a nejefektivnější volbou základový zemnič. Ten se obvykle realizuje pomocí zemnicí pásky nebo drátu uloženého přímo v základech stavby. U staveb se speciální hydroizolací, jako je například tzv. bílá vana, se často volí obvodové řešení mimo izolaci. Cílem je zajistit, aby byl systém dlouhodobě funkční a zároveň nedošlo k porušení vodotěsné konstrukce.
Je důležité si uvědomit, že uzemnění není kompletní bez pospojování. Toto se v praxi řeší především u vstupů a rozvodů v technických částech domu. U rozvodů vody a topení se často zohledňují kovové úseky, armatury, rozdělovače nebo kovové části technologií. U plynu je nutné dodržovat projekt a příslušné normy; plynové potrubí se nesmí používat jako zemnič a pospojování se provádí předepsaným způsobem na přístupném a kontrolovatelném místě.
U plastových rozvodů se lidé mohou mylně domnívat, že plast nevede elektřinu a není třeba řešit uzemnění. Nicméně, je třeba pamatovat na propojení všech kovových částí, které by mohly být v kontaktu s elektrickým proudem.
U starších domů, kde není původní uzemnění vyřešeno, nebo je nedostatečné, je situace složitější. V případě totální rekonstrukce elektroinstalace je nutné uzemnění řešit dodatečně.
Existuje několik možností, jak zajistit uzemnění ve starších objektech:
Důležité upozornění: U starších domů, kde je nutné provádět výkopové práce, je klíčové zvážit, co je možné rozkopat, zejména pokud se jedná o řadové domy nebo objekty stojící na hranici pozemku.

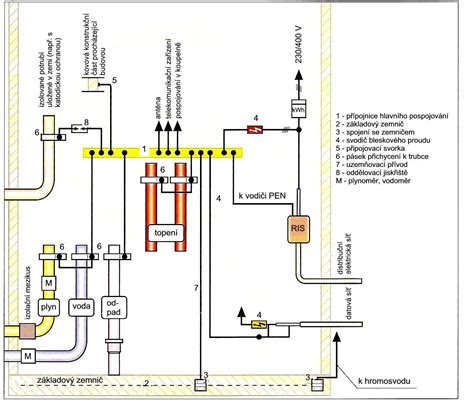

Bez ohledu na typ zemniče je nezbytné provést hlavní ochranné pospojování. To se rozvádí ze svorkovnice EPS (ekvipotenciální pospojování). Z této svorkovnice se připojují sběrnice PE (ochranné vodiče), systémy vnitřní ochrany před bleskem a přepětím, a také kovové stavební konstrukce, které mohou být ohroženy indukcí nebo přeskokem od hromosvodu. Průřezy vodičů musí být navrženy dle platných norem (ČSN a EN).
Hlavní uzemňovací svorka (MET/HOP) by měla být přístupná pro revizi a nesmí být zazděná. Všechna napojení musí být provedena důkladně, elektricky spolehlivě a chráněna proti korozi, zejména v zemi. Spojení se provádějí exotermickým svařením, tlakovými spoji nebo vhodnými mechanickými svorkami.
Správné zemnění není jen pocit, ale především měřitelný stav. Kontroluje se jak odpor uzemnění, tak spojitost ochranných vodičů a pospojování. Měření provádí kvalifikovaný revizní technik pomocí speciálních přístrojů. Nedostatečné uzemnění může být horší než žádné, protože vytváří falešný pocit bezpečí.
Při rekonstrukcích nebo větších zásazích do elektroinstalace (např. přidání fotovoltaiky, wallboxu) je ideální řešit uzemnění projektově a po realizaci trvat na provedení měření a vydání revizní zprávy.
