Označení pater v panelových domech

Správné a přehledné označení pater je klíčové nejen pro orientaci obyvatel a návštěvníků, ale také pro zajištění bezpečnosti, zejména v kontextu požární ochrany.

Význam označení pater

Označení pater v budovách, včetně panelových domů, slouží primárně k jednoznačné identifikaci jednotlivých podlaží. V panelových domech, kde se často setkáváme s uniformní architekturou, je toto označení ještě důležitější pro snadnou orientaci.

Kromě základní orientace hraje označení pater významnou roli v:

Požární bezpečnosti: Umožňuje hasičským záchranným jednotkám rychle identifikovat konkrétní patro při zásahu, což je klíčové pro efektivní a rychlou lokalizaci a likvidaci požáru.
Evakuaci: V případě nouzové situace pomáhá obyvatelům rychle najít cestu ven z budovy.
Údržbě a správě budovy: Usnadňuje identifikaci místa pro techniky a správce nemovitosti.

Požární úseky a jejich označování

Pro minimalizaci škod způsobených požárem se objekty dělí na požární úseky (PÚ). Požární úsek je prostor v objektu oddělený od ostatních konstrukcemi s požární odolností. Mohou to být například skupiny místností propojené dveřmi, byty, prodejny se zázemím, nebo i celý objekt jako rodinný dům či skladovací hala.

Hranice požárního úseku se ve výkresové dokumentaci značí jednou velmi tlustou čerchovanou čárou s jednou tečkou, která vede v ose požárně dělicí konstrukce.

Pro snazší orientaci v požárně bezpečnostním řešení jsou jednotlivé požární úseky vymezovány, označovány a popsány. Jelikož požárním úsekem může být i skupina místností (někdy i přes více podlaží), nelze se spoléhat pouze na architektonicko-stavební řešení.

Systém označování požárních úseků

Označení požárního úseku obvykle obsahuje následující informace:

Označení podlaží: Velké písmeno „N“ pro nadzemní podlaží, „P“ pro podzemní podlaží, následované dvouciferným číslem podlaží.
Pořadové číslo PÚ: Dvouciferné číslo, které začíná na daném podlaží od 01. Pokud je PÚ vícepodlažní, pořadové číslo se odvodí z podlaží, kde PÚ začíná. Pro celou budovu je doporučeno zachovat jednu číselnou řadu.
Označení koncového podlaží (u vícepodlažních PÚ): Doplněk za lomítkem za pořadovým číslem PÚ, který respektuje zásady označování podlaží („P“ nebo „N“ a dvouciferné číslo).
Doplňkové značení (u zvláštních typů PÚ): Umístěno na začátku zápisu, odděleno pomlčkou. Např. „Š-“ pro instalační nebo výtahovou šachtu, „A-“, „B-“, nebo „C-“ pro typ chráněné únikové cesty.

Příkladem může být označení 0.patro 160x80mm bílý hliník, které se skládá z označení podlaží (0.patro) a doplňujících informací o rozměru a materiálu.

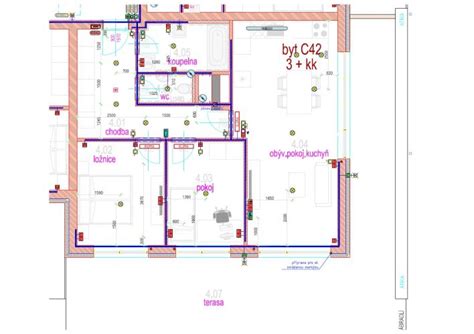

Ilustrace schématu označení požárního úseku ve výkresu

Materiály a provedení

Piktogramy a označení pater se nejčastěji zhotovují sublimačním potiskem na eloxovaný hliník. Tento materiál je odolný a umožňuje precizní zobrazení.

Mezi běžně dostupné varianty patří:

Barvy: Bílá, bronzová, stříbrná, zlatá.
Rozměry: Standardní rozměry piktogramů se liší, například 80x80 mm s tloušťkou 0,56 mm, nebo větší formáty jako 160x80 mm.

Tyto piktogramy jsou dostupné pro různá označení, jako například:

0.floor, 0.patro
1 NP (1. nadzemní podlaží), 1 PP (1. podzemní podlaží)
1.floor, 1.patro
10.floor

Dále existují speciální označení jako "1 NP" (1. nadzemní podlaží) a "1 PP" (1. podzemní podlaží), které se používají pro přesnější specifikaci.

Rozlišení pojmů: Podlaží, Patro, Poschodí, Přízemí

Pro správné pochopení označování je důležité rozlišovat:

Podlaží: Jedna úroveň budovy v dané výšce nad či pod zemí. Počet podlaží je roven počtu podlah, bez ohledu na to, zda jsou v podzemí, přízemí nebo nad ním.
Patro / Poschodí: Obvykle označuje části domu nad přízemím.
Přízemí: Označení prvního nadzemního podlaží, často označované zkratkou „1. NP“. Vstup do budovy se obvykle nachází v přízemí, jehož podlaha bývá ve stejné výškové úrovni jako okolní terén.

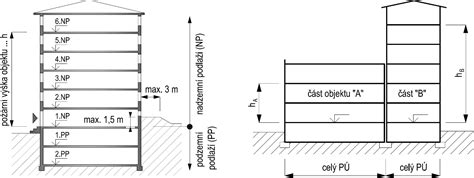

V kontextu požární bezpečnosti je důležitá i tzv. požární výška objektu (h), která je definována jako výška od čisté podlahy 1. nadzemního podlaží k čisté podlaze posledního užitného nadzemního podlaží (nebo posledního podzemního podlaží). Za nadzemní podlaží se pro účely požární bezpečnosti považuje každé podlaží, jehož povrch podlahy není níže než 1,5 m pod nejvyšším bodem přilehlého terénu do vzdálenosti 3 m od objektu.

Specifika panelových domů

Panelové domy, ačkoliv se mohou zdát uniformní, mají své specifické konstrukční systémy. Například soustava VP-OS (věžové domy pro Ostravu a okolí) nebo starší soustavy jako V-OS a VM-OS mají své charakteristické rysy. Tyto systémy se liší v detailech jako jsou:

Vystouplé moduly na štítech bez lodžií
Počet a uspořádání neúplných podlaží
Konstrukce lodžií a jejich bočnic
Použití sendvičových obvodových plášťů s tepelnou izolací

Tyto konstrukční rozdíly mohou mít vliv na celkovou požární bezpečnost objektu a na požadavky kladené na jednotlivé požární úseky.

Nové předpisy a povinnosti

Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb, přinesla nová pravidla, která se týkají vybavení staveb hasicími přístroji a zařízeními pro autonomní detekci a signalizaci. Tato vyhláška se vztahuje na nové stavby a na stavební úpravy, u kterých bylo pravomocně rozhodnuto o jejich umístění nebo vydán územní souhlas po 1. červenci 2008.

V kontextu označování pater a požární bezpečnosti je důležité, aby veškeré značení bylo v souladu s platnými normami a předpisy, což zajišťuje efektivní orientaci a bezpečnost všech uživatelů budov.
