Koupě elektrického sporáku představuje pro mnoho domácností velký krok k modernějšímu a efektivnějšímu vaření. Tato kuchyňská linka slibuje přípravu nespočtu chutných jídel bez nutnosti otevřeného ohně. Je však nezbytné si uvědomit, že negramotné nebo nesprávné připojení může vést k vážným rizikům, jako je spálení kabeláže, úraz elektrickým proudem nebo zkrat.
Aby se těmto extrémně negativním situacím předešlo, je klíčové pro elektrický sporák použít speciální elektrickou zásuvku. Správná instalace tohoto zařízení, v souladu s instalačními pravidly, zaručuje bezporuchový a bezpečný provoz.
Tento článek vám poskytne podrobný návod, jak správně vybrat a nainstalovat vhodnou elektrickou zásuvku pro váš sporák. K dispozici budou také vizuální pokyny a videoprůvodci pro usnadnění celého procesu.
Instalace nového sporáku, zejména elektrického, je vždy spojena s nutností jeho správného připojení. Ačkoli je možné povolat elektrikáře, mnozí se rozhodnou pro svépomocnou instalaci. Aby nové zařízení sloužilo dlouho a bezproblémově, je nutné dodržet technické normy jeho instalace.
Zvláštní pozornost by měla být věnována výběru a instalaci vhodného napájecího konektoru. Představa, že pro elektrický sporák postačí běžná zásuvka, je mylná. Taková zásuvka by nebyla schopna odolat vysokému zatížení a v nejlepším případě by se roztavila. Pro výkonné elektrické spotřebiče, jako jsou sporáky, se používají speciální zásuvky navržené pro zátěž 7 kW a více.
Při výběru správné zásuvky pro váš sporák je nejdůležitější se soustředit na maximální hodnotu jmenovitého proudu. Napájecí zásuvky na trhu se liší nejen proudovou zatížitelností, ale také barvou, materiálem výroby, tvarem a způsobem instalace.
Při nákupu zásuvky je nezbytné zakoupit i odpovídající zástrčku. Někteří výrobci elektrických sporáků dodávají své vybavení již s předinstalovanou zástrčkou a zásuvkou, což zjednodušuje proces instalace.
Elektrické zásuvky se obvykle vyrábějí z:
Podle způsobu instalace rozlišujeme:
V domácnostech se můžeme setkat s jednofázovým, třífázovým a zřídka i dvoufázovým napájením. Na základě této charakteristiky je nutné vybrat zásuvku s odpovídajícími kontakty a položit příslušný napájecí kabel.
Při výběru napájecího konektoru je důležité zjistit od dodavatele elektrické energie typ sítě a přítomnost uzemnění. Pro elektrický sporák je nezbytné zakoupit zemnící vývod.
Mezi vysokovýkonnými zásuvkami existují varianty s uzemňovacím kontaktem i bez něj. Pro bezpečné připojení sporáku je vždy nutné zvolit zásuvku s uzemněním.
Pro výkonné domácí spotřebiče, jako jsou elektrické sporáky, se používají napájecí konektory (zásuvky), které jsou schopny odolat vysokému zatížení. Jejich nejdůležitější technickou charakteristikou je schopnost propustit vyšší hodnoty jmenovitého proudu ve srovnání s běžnými domácími modely.
Zatímco běžné zásuvky jsou dimenzovány na 10 A nebo 16 A, speciální zásuvky pro sporáky jsou určeny pro 25 A, 32 A a více. Jejich kontakty jsou navrženy tak, aby se při průchodu takového proudu nezahřívaly.
Elektrický bod se zvýšeným výkonem, stejně jako konvenční vývod, sestává z pracovního mechanismu, vnějšího ozdobného krytu pro ochranu a upevňovacích šroubů.
Po dokončení stavebních a dokončovacích prací v kuchyni a položení napájecího kabelu nastává fáze připojení sporáku. Ideální je situace, kdy jsou všechny práce dokončeny před instalací sporáku.
Je důležité, aby pro sporák byl veden samostatný kabel, aby se předešlo nehodám. Podle norem (např. SP 31-110-2003, odstavec 9.2) nelze k napájecímu vedení elektrického sporáku připojit další zásuvky, vypínače nebo žárovky.

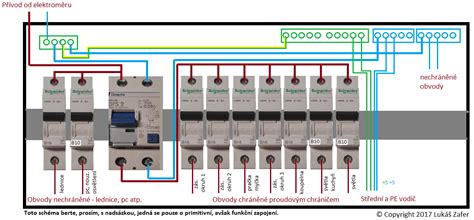

Po položení správného drátu je nutné jej chránit. Na rozvodné skříni by měl být nainstalován jistič s hodnotou 32 A. Pro dodatečnou elektrickou bezpečnost je doporučeno ihned za jistič nainstalovat i proudový chránič (RCD) při 40 A.
Jistič a proudový chránič pomáhají chránit domácnost před následky přepětí v síti.
Dalším krokem je zakoupení zásuvky s odpovídající kapacitou. Jmenovitý proud zásuvky musí odpovídat technickým vlastnostem jističe. Pokud má dům třífázovou síť, je vhodné zakoupit třífázovou zásuvku pro elektrický sporák.
Při výběru zásuvky je třeba zvážit typ instalace (otevřená nebo skrytá) a nezapomenout na nákup vhodné zástrčky, která je kompatibilní s vybranou zásuvkou.
Bezpečnostní pravidla pro umístění zásuvky:
Ideálními místy pro umístění zásuvky jsou:
Podle technických norem by měl být sporák zapojen přímo do zásuvky. Z důvodu elektrické bezpečnosti je zakázáno používat prodlužovací kabely.
Po určení místa instalace zásuvky a položení napájecího kabelu lze přistoupit k samotné instalaci.
Postup instalace zásuvky:
Po instalaci je nutné zkontrolovat funkci zásuvky. Pokud vše funguje správně, můžete přistoupit k připojení samotného sporáku.
Při nákupu elektrického sporáku často výrobci dodávají i odpovídající zástrčku a zásuvku. Tyto komponenty je pak nutné pouze propojit se sporákem a napájecím kabelem.
Existují různá schémata připojení, která závisí na přívodu energie do domu:
Výrobci často umisťují na zadní stranu sporáku všechna tři schémata zapojení. Uživatel si pak musí vybrat to správné a připojit vodiče sporáku k zástrčce podle přiloženého schématu.
Třífázová síť je častá v novějších budovách. Při připojení sporáku v takovém bytě je nutné postupovat podle schématu třífázového připojení:
V některých starších domech se můžeme setkat s dvoufázovou sítí. Pro správné propojení spotřebičů je nutné mezi dva svorky sporáku umístit měděnou propojku (např. mezi L1 a L2). Poté se připojí fáze A k této svorce a zbývající fáze C ke svorce L3. Mezi nulové svorky N1, N2 se umístí propojka a připojí se nulový vodič. Uzemnění se připojí ke svorce PE.
V domech starší výstavby je nejčastější jednofázová elektrická síť. Při tomto typu připojení se nulový a zemnící vodič zapojují stejně jako v předchozích schématech. Mezi tři svorky sporáku se umístí měděné propojky a poté se připojí fázový vodič.
Měděné propojky často bývají součástí dodávky sporáku. Pokud ne, lze je vyrobit z měděného drátu o průměru 6 mm². Připojovací body ke svorkám by měly být pečlivě zalisovány pro zajištění spolehlivého kontaktu.
V případech, kdy není možné instalovat elektrickou zásuvku, lze sporák připojit přímo k napájecímu kabelu. Tento kabel může být umístěn ve spojovací krabici nebo může vycházet přímo ze zdi.
Postup přímého připojení:
Přímé připojení by mělo být provedeno kvalifikovaným elektrikářem, aby byla zajištěna bezpečnost a správnost provedení.
Připojení sporáku s příkonem 8 kW na 15A jistič (jednofázový) je obecně nebezpečné a nereálné. Pro takový příkon je potřeba proud přibližně 34 A (8000W / 230V). Běžná jednofázová zásuvka je dimenzována maximálně na 16A (cca 3,7 kW). Přetížení by vedlo k přehřátí a případnému požáru zásuvky, kabeláže nebo vypadávání jističe.
Ano, existují sporáky s nižším příkonem (např. 3,6 kW), které jsou koncipovány pro připojení do standardní zásuvky. Tyto modely často omezují současné použití všech plotýnek a trouby, aby se vešly do limitů běžného jištění.
Jednofázové připojení využívá jednu fázi střídavého proudu a je běžné pro většinu domácností. Třífázové připojení využívá tři fáze a je vhodné pro spotřebiče s velmi vysokým odběrem, jako jsou průmyslové stroje nebo některé typy výkonných sporáků. Třífázové připojení umožňuje rovnoměrnější rozložení zátěže a vyšší celkový výkon.
V případě, že hlavní jistič v bytě je pouze 15A, je doporučeno požádat o navýšení hlavního jističe u dodavatele elektřiny (např. na 25A nebo více, v závislosti na potřebách). Současně je nutné zkontrolovat stav a dimenzování elektroinstalace v bytě, aby byla schopna dodat vyšší proud bez rizika přehřátí.
