Programy pro tvorbu mapových podkladů k technické infrastruktuře

Tato článek se zabývá problematikou tvorby mapových podkladů, zejména pro zakreslení technické infrastruktury do katastrálních map. Zaměřuje se na možnosti bezplatných programů a na proces získávání a zpracování dat pro tyto účely.

Potřeba mapových podkladů pro technickou infrastrukturu

Rozvoj kabelových sítí a další technické infrastruktury vyžaduje přesné a přehledné mapové podklady. Zejména v oblastech mimo měst a obcí, kde jsou často využívány vzdušné páteřní linky, odbočky a přípojky, je nezbytné mít k dispozici mapy, které detailně zobrazují vedení sítí. Kabelizace je v současnosti často nereálná z ekonomických důvodů, a proto je důležité mít spolehlivé podklady pro stávající i budoucí liniové stavby.

V terénu jsou mapy s náznakem geografické polohy přehlednější než čistě dispečerské mapy, které postrádají vizuální kontext. Tyto mapy jsou v terénu k nezaplacení, zejména ve srovnání s GIS systémy, jejichž použití by pro tyto účely trvalo podstatně déle. Je však třeba brát v úvahu, že mnoho těchto map může být zastaralých, jelikož se počet trafostanic a celková síť neustále mění.

V situacích, kdy je nedostatek času na vytvoření kvalitních podkladů, je možné využít různé techniky a nástroje. V terénu se často setkáváme s mapami ve formátech A1, A2 nebo A3, které provozovatelé sítí používají ve svých vozidlech. Pro jejich tvorbu se pak nabízí možnost rýsovacího prkna a podkladů z GIS.

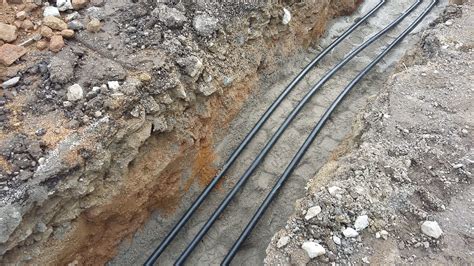

schéma znázorňující různé typy liniových staveb (kabelové sítě, vzdušná vedení)

Bezplatné programy pro tvorbu map

Pro tvorbu podobných map existuje několik bezplatných možností. Jednou z nich je použití libovolného vektorového kreslicího programu nebo editoru. Mezi doporučované programy patří například:

QCad: Populární open-source 2D CAD systém, který umožňuje vytvářet a upravovat technické výkresy.
Inkscape: Výkonný vektorový grafický editor s otevřeným zdrojovým kódem, vhodný pro tvorbu ilustrací, diagramů a map.

Tyto programy umožňují pracovat s vektorovými daty, což zajišťuje vysokou kvalitu a flexibilitu při úpravách map.

Zpracování dat z katastru nemovitostí

Klíčovým prvkem pro tvorbu přesných mapových podkladů je možnost pracovat s daty z katastru nemovitostí (KN). Moderní geodetické programy a doplňky umožňují:

Získávat podklady přímo z katastru: Některé nástroje umožňují import výřezů katastrálního území přímo do projektového softwaru, čímž se eliminuje nutnost obkreslování.
Práci s aktuálními daty ČÚZK: Zajištění, že mapové podklady jsou vždy založeny na nejnovějších datech Českého úřadu zeměměřického a katastrálního.
Georeferencované podklady: Využití podkladů, které jsou již geograficky ukotvené, což usnadňuje jejich další zpracování.
Import a export formátů: Podpora standardních formátů jako DXF, DGN nebo VFK pro výměnu dat mezi různými systémy.

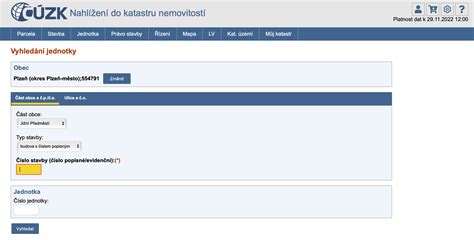

ukázka rozhraní programu s možností importu dat z katastru nemovitostí

Pokročilé funkce a nástroje

Kromě základní vektorové kresby nabízejí některé specializované programy a doplňky pokročilé funkce:

Digitální model terénu (DMT): Generování a analýza DMT pro výpočet kubatur a tvorbu vrstevnic.
Integrace s WMS/WMTS službami: Přímé načítání dat z WMS/WMTS služeb Českého úřadu zeměměřického a katastrálního (ČÚZK), například pro zobrazení plynovodu nad aktuální katastrální mapou.
3D vizualizace: Možnost kontroly výškopisu ve 3D okně a export dat do 3D DXF souborů.
BIMtech Tools: Praktický doplněk pro GstarCAD a AutoCAD, který zjednodušuje práci s katastrálními mapami, konstrukčními detaily, sendvičovými konstrukcemi a výpočtem prostupu tepla.
Projekce vyhrazených elektrických zařízení: Speciální funkce pro projektování elektrických přípojek a sítí technické infrastruktury.

Některé nástroje, jako například CADKON+MEP, umožňují natáhnout mapu z katastru jako podklad a do ní následně nakreslit strukturu sítě, což vede k profesionálnějšímu vzhledu výsledných map.

Výzvy a omezení

Přestože existuje řada možností pro tvorbu mapových podkladů, je třeba zmínit i některá omezení:

Cena softwaru: Profesionální CAD software, jako je AutoCAD LT nebo CADKON+MEP, je často placený.
Zastaralé podklady: Nutnost pravidelně aktualizovat mapové podklady, aby odrážely aktuální stav sítě.
Legislativní změny: Změny v legislativě, například novela zeměměřického zákona, mohou vyžadovat úpravy v softwaru a postupech.
Dostupnost digitalizovaných dat: V některých oblastech nemusí být katastrální mapy plně digitalizované, což vyžaduje tradiční metody tvorby map.

BIMtech doplněk pro Revit, ArchiCAD a AutoCAD - BIM Snídaně 2017

Je důležité si uvědomit, že přesnost a použitelnost mapových podkladů závisí na kvalitě vstupních dat a zvolených nástrojích. Pro zajištění spolehlivosti je nezbytné pracovat s aktuálními a georeferencovanými daty.
