Při rekonstrukci budov je klíčové efektivně spravovat různé fáze projektu, od stávajícího stavu přes bourací práce až po novostavby. Software Archicad nabízí pokročilé nástroje pro řízení těchto procesů, které umožňují udržet přehlednost v 3D modelu i ve 2D výstupech.
Základním prvkem pro práci s fázemi rekonstrukce v Archicadu je Filtr rekonstrukcí. Ve výchozím nastavení mají všechny prvky stav "stávající". Pomocí tohoto filtru lze projekt zobrazit v různých fázích, jako jsou "Bourané konstrukce" nebo "Nové konstrukce".
Archicad standardně obsahuje přednastavená pravidla grafických stylů pro všechny tři stavy při rekonstrukci. To znamená, že prvky jsou vizuálně odlišeny podle toho, zda jsou stávající, mají být bourány, nebo jsou nově vytvořeny.
Zobrazení prvků může být přepsáno také nezávisle na stavu při rekonstrukci, a to pomocí uživatelsky nastavených pravidel grafických stylů. Příkladem může být nastavení, kdy jsou všechny SDK zdi zobrazeny modře.
Při rekonstrukcích, kde se prolíná mnoho bouracích prací s novým stavem, může být výsledný výkres značně nepřehledný. Cílem je rozdělit výkresy bouracích prací a nového stavu tak, aby byly maximálně čitelné. Toho lze dosáhnout správným modelováním stávajících a nových konstrukcí a následným využitím kombinací vrstev a voleb zobrazení.
Jedním z častých problémů je modelování otvorů ve stávajících stěnách, které mohou obsahovat jak stávající, tak nové otvory, a zároveň vyžadovat částečné bourání a dozdívky.
Při tvorbě výkresu bouracích prací je žádoucí zobrazit pouze stávající otvorové prvky a prvky určené k bourání, nikoliv však nové otvory.
Tato výkresová řešení jsou v Archicadu řešitelná bez větších problémů. Je možné v jednom projektu (v jednom modelu) udržet všechny tři fáze: zaměření stávajícího stavu, bourání a nový stav ve 3D. K tomu je však nutné věnovat pozornost nastavení pohledů a sadě per.
Pro zaměření stávajícího stavu často postačuje čárová podoba (pracovní list nebo DWG zaměření od geodetů).
Specifickou výzvou mohou být výkazy výměr, kde je někdy nutné provést "větší bourání", než je skutečně plánováno. Toto se týká například bourání otvorů pro nová okna.

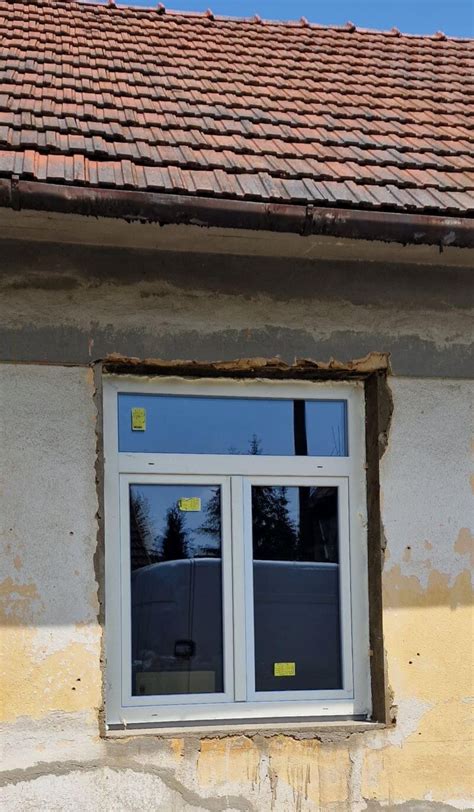

V praxi se při projektování rekonstrukcí nové otvory často řeší tak, že se v modelu v místě budoucího okna vybourá celá stěna odspodu až nahoru. V novém stavu se pak stěna znovu "postaví" a umístí se do ní příslušné okno. Šířka vybouraného pruhu odpovídá šířce budoucího okna.
Pro bourání vnitřních dveří v nosné zdi, pokud není k dispozici 3D zaměření, lze vložit pouze prázdný otvor a nastavit mu příslušnou výplň pozadí.
Značky používané pro řezy, pohledy, interiérové pohledy, detaily a výkresy nyní mají vlastní stav při rekonstrukci, stejně jako ostatní 2D a 3D prvky. To znamená, že značka řezu umístěná v nové části budovy by se neměla zobrazovat ve "stávajících" zobrazeních.
Díky tomu, že značky mají definovaný stav při rekonstrukci, je možné je snadno zobrazit nebo skrýt podle potřeby.
Při migraci souboru ze starší verze do Archicadu 29 získají značky projektu automaticky stav při rekonstrukci, což zajišťuje, že výkresy zůstanou vizuálně konzistentní.
Pokud projekt neobsahuje žádný stav při rekonstrukci, který by byl viditelný ve všech filtrech rekonstrukce, Archicad automaticky vytvoří propojené značky pro zachování vizuální integrity výkresu. V takových případech se v Centru akcí zobrazí příslušné oznámení.
Systém Archicadu je navržen tak, aby podporoval BIM pracovní postupy, včetně provázanosti 3D modelu a 2D dokumentů a generování výkazů.
Konstrukcím lze pomocí "filtru rekonstrukcí" přiřadit stav "stávající", "bourané konstrukce" a "nové konstrukce".
Pro generování výkresů slouží tzv. filtry zobrazení. Tyto filtry lze nastavit velmi detailně a jednoduše, a je možné vytvářet i vlastní filtry.
Volby filtrů rekonstrukcí jsou uloženy přímo v projektu. Projekt s nastavenými filtry je možné uložit jako šablonu.
Nastavení filtru rekonstrukcí lze také exportovat do souboru .xml.
Tímto způsobem lze efektivně spravovat všechny fáze rekonstrukčního projektu přímo v Archicadu, zajistit přehlednost dokumentace a zjednodušit tvorbu výkazů.
