Rekonstrukce staré rozvodnice a elektroinstalace v bytových domech

Problematika rekonstrukcí starých elektroinstalací, zejména v panelových domech, je v České republice velmi častá. Mnoho stávajících rozvodů je starých kolem třiceti let a již nevyhovuje současným nárokům ani kvalitou rozvodů poznamenanou časem. Přestože probíhají rekonstrukce domovních rozvodů a bytů, často se setkáváme s tím, že část původní instalace zůstává zachována.

Důvody pro ponechání části starých rozvodů

Existuje několik klíčových důvodů, proč se rekonstrukce bytových rozvodů ne vždy provádí na 100 %:

Neochota obyvatel: Někteří lidé se z různých důvodů nepřistoupí ke změnám ve svém bytě.
Technická náročnost a neúměrný zásah: V některých případech by rekonstrukce určitých částí vyžadovala tak zásadní stavební zásahy, že by užitek z nich nepřevážil vynaložené náklady a námahu. Příkladem mohou být světelné obvody vedené v dutinách stropních panelů.

Tento stav, kdy jsou změny v bytě omezeny, je třeba brát jako způsob, nikoli jako chybu. Tuto skutečnost musí akceptovat všichni zúčastnění - projektant, montážní firma i revizní technik.

Současné standardy projektování

V současnosti je běžné, že projektant navrhne rozvod typu TN-C až k elektroměrovému rozváděči. Zde dochází k rozdělení vodiče PEN na ochranný vodič PE a střední vodič N. K bytové rozvodnici je pak již veden přívod v systému TN-S.

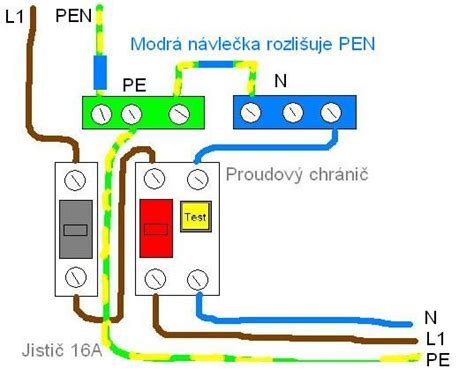

Schéma rozdělení vodiče PEN na PE a N v elektroměrovém rozváděči

Problémy s připojením starých a nových obvodů

I u uživatelů, kteří k rekonstrukci svého bytu přistoupí, jen málokdo dokončí výměnu starých rozvodů kompletně. Typickým problémem je připojení starých obvodů v bytové rozvodnici:

Z bytové rozvodnice vycházejí vodiče PEN starých obvodů, které jsou připojeny buď na přípojnici PE, nebo na přípojnici N.

Tento stav je z hlediska norem nepřípustný. Podle normy ČSN 33 2000-5-54 čl. 546.2.3 platí, že pokud se vodič PEN jednou rozdělí na vodiče PE a N, není možné jej za tímto místem znovu spojit.

Přestože v rozvaděči existuje svorkovnice PE a N a příchozí vodič PEN je připojen ke svorkovnici PE (která je propojena se svorkovnicí N), norma jasně říká:

"Jestliže je v nějakém bodu rozvodu vodič PEN rozdělen na dva samostatné vodiče, vodič ochranný a střední, je nepřípustné za tímto bodem tyto vodiče vzájemně spojovat. V bodě rozdělení musí pro připojení ochranných a středních vodičů být samostatné svorky nebo přípojnice."

Někteří projektanti tento problém ignorují, jako by neexistoval, nebo se odvolávají na normy platné pro nové objekty, kde se s tímto problémem nesetkávají. Elektrikáři pak často postupují podle projektu, aniž by se zabývali skutečným stavem.

Možná řešení dle norem

Pro řešení této situace se nabízí několik možností, které jsou v souladu s normami:

Provedení hlavního domovního vedení a přívodů k bytovým rozvodnicím v síti TN-C: Síť TN-C není dle norem horší ani lepší než jiné systémy. Normy kladou určité požadavky na její provedení, které je nutné splnit.
Rozdělení PEN v elektroměrovém rozváděči: Toto je považováno za rozumné a normě odpovídající řešení.

Konkrétní návrh zapojení

Navrhované řešení pro bytovou rozvodnici:

Hlavní domovní vedení a přívody k bytovým rozvodnicím v síti TN-C.
Pro přívod do bytové rozvodnice postačí kabel CYKY 2B × 6 (pro jednofázový jistič 25 A).
V elektroměrovém rozváděči se namontuje svorkovnice N spojená s PE.
Příchozí vodič PEN se připojí na svorkovnici PE.
Svorkovnice N bude sloužit k připojení elektroměrů, HDO, stykačů a dalších spotřebičů.
V bytové rozvodnici bude přípojnice PE a N, přičemž příchozí PEN je připojen na PE a obě přípojnice jsou propojeny.
Nové obvody budou odcházet jako TN-S z PE a N přípojnic.
Staré obvody budou nadále vedeny jako TN-C z PE přípojnice.

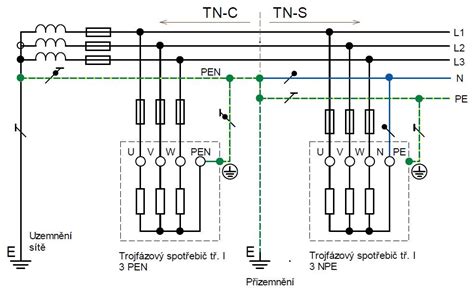

Detail zapojení bytové rozvodnice s oddělenými obvody TN-S a TN-C

Další doporučení a poznatky

Pro lepší pochopení problematiky rekonstrukcí v panelových domech se doporučuje prostudovat literaturu, například brožuru "Rekonstrukce v panelových domech" od Ing. Karla Dvořáčka.

Problém masivního ochranného vodiče

Často se setkáváme s tažením masivního ochranného vodiče od přípojkové skříně až do všech bytových rozvodnic, případně až do každé zásuvky. Toto je však zbytečné a normy k tomu nevedou. Všechna opatření v normách (např. ČSN 33 2000-4-41) se týkají především srovnávání různých potenciálů a zajištění bezpečnosti.

Pospojování: Smyslem je spojit místa s různým potenciálem, která vznikají jako úbytky napětí na ochranných vodičích při průchodu poruchových proudů.
Přizemnění podružných rozváděčů: Norma ČSN 33 2000-4-41 čl. 413.1.3N12 přikazuje přizemnit podružný rozváděč, pokud je vzdálen více než 100 m od předchozího uzemnění. V panelových domech se to často nahrazuje pospojováním u podružného rozváděče.
Hlavní pospojování: Norma ČSN 33 2000-4-41 čl. 413.1.2.1 přikazuje provést hlavní pospojování v objektu. V praxi se toto opatření při rekonstrukcích často zanedbává.

Přidávání masivních ochranných vodičů paralelně k již existujícím postrádá smysl a nevede k vyšší bezpečnosti.

Výroba, oprava a úprava rozvaděče

Rozvaděč je klíčovou součástí elektroinstalace, která slouží k distribuci elektřiny. Jeho správná výroba, oprava a úprava jsou zásadní pro bezpečný provoz.

Výroba rozvaděče: Je specializovaná činnost, která musí zohlednit potřeby konkrétního objektu, počet a druhy spotřebičů, úroveň zatížení obvodů.
Oprava rozvaděče: Je nutná při poruchách nebo selhání částí instalace.
Úprava rozvaděče: Může zahrnovat výměnu a přidání jističů, stykačů, relé, přepěťových ochran nebo proudových chráničů. Je žádoucí při změně spotřebičů nebo připojených zařízení.

Součásti rozvaděče

Jistič: Chrání obvod proti přetížení a zkratu.
Stykač: Elektromagnetický spínač pro ovládání větších zátěží.
Přepěťová ochrana: Chrání systém před přepětím (např. od blesku).
Proudový chránič: Chrání před úrazem elektrickým proudem.

Princip a zapojení proudového chrániče

Příklady z praxe a doporučení

Při rekonstrukcích se často setkáváme s různými situacemi:

Částečné rekonstrukce: Výměna bytového jádra a částečná rekonstrukce kuchyně, kdy zbytek instalace zůstává původní. Zde je důležité správné zapojení proudového chrániče, který by měl být zapojen pouze na nové okruhy.
Kombinace sítí TN-C a TN-S: V jednom objektu mohou existovat části instalace v síti TN-C a části v TN-S. Je nutné zabránit náhodnému spojení ochranných vodičů PE z nové instalace a PEN ze staré.

Důležité upozornění: Elektřina není hračka. Vždy je lepší problém aktivně řešit a hledat nejlepší řešení, než jej ignorovat. Při jakýchkoli zásazích do elektroinstalace je nezbytné dodržovat platné normy a v případě pochybností se obrátit na kvalifikovaného odborníka.
